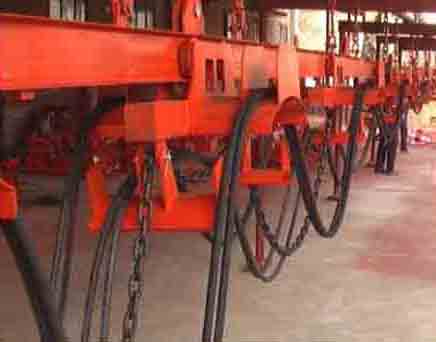

电缆单轨吊的全名应该叫：矿用液压电缆托运车，其型号是TDY100/14。该设备是综采工作面移动电站与机组之间电缆拖移、吊挂的理想设备。
TDY100/14电缆单轨吊的组成：
由轨道、制动器、推进缸、挂缆小车、端制动器（端头锁紧装置）等部件组成。
电缆单轨吊厂家 矿用液压电缆托运车价格 150米电缆单轨吊
电缆单轨吊的工作原理：
其是利用悬空轨道，以液压为动力，实现煤矿井下辅助运输的一种装置，作为矿山井下电缆移动、吊挂的专用设备，达到减少电缆移动次数，减少工作人员，减轻工人劳动强度的效果。采用液压推拉装置以及弹簧刹车装置，保证设备使用安全可靠。
电缆单轨吊的优点：
1.电缆只需一次铺设，减轻工人劳动强度。
2.借用综采工作面的乳化液泵站为动力源，不需另配备液压系统。
3.采用刹腹板式弹簧制动器，制动力大、对导轨精度及强度要求低，无任何电力设备的参与，保证设备使用安全可靠。
4.设备体积小重量轻。标配产品外型尺寸(长×宽×高)：980×680×680（mm）。
5.安装方便 。各部件均可独立拆装，运输方便；任意位置自锁的导轨在安装、提升、调整更加快捷、安全。
6.有极高的性价比。本设备所用的所有动力源（包括乳化液、泵）均来自于采掘面的乳化液泵站，不需另备液压系统；本设备可在各矿现有的电缆拖运车上改造，最大限度的减少设备投资。
TDY100/14单轨吊的技术参数：
l 适用巷道倾角： 0°~18°
l 工作介质： 乳化液
l 工作压力： 16~20MPa
l 最大牵引力： 100KN
l 推移行程： 900mm（步进0-900mm，可连续行走）
l 最大运行速度： 80m/h
l 设备工作最大倾角： ±18°
l 单根轨道适应巷道坡度变化： 5°/3m
l 外供乳化液工作压力： 10~31.5MPa
l 单个制动装置的最大静制动力： 80KN
l 设备外形（长x高）： 0.52x0.65m
l 最大拖挂长度： 150m
l 操作方式： 手动
l 设备总重量： 8000Kg
